A rettificatrice è una macchina utensile che utilizza l'azione di taglio dei grani abrasivi per lavorare la superficie di un pezzo. La rettifica, in quanto metodo di lavorazione ad alta precisione con elevata qualità superficiale, è ampiamente utilizzata nella produzione di macchinari, nell'industria automobilistica, aerospaziale e nella produzione di utensili. Le rettificatrici possono lavorare con precisione superfici complesse di pezzi, ottenendo un'elevata finitura superficiale e una bassa rugosità superficiale, rendendole uno strumento importante nella lavorazione di precisione.
Il principio di funzionamento di una rettificatrice consiste nell'utilizzare una mola rotante ad alta velocità per entrare in contatto con la superficie del pezzo, rimuovendo il materiale in eccesso attraverso l'azione di taglio dei grani abrasivi per ottenere la forma e le dimensioni desiderate. A seconda dei requisiti del pezzo, le rettificatrici possono eseguire vari metodi di rettifica, tra cui rettifica superficiale, rettifica cilindrica, rettifica interna e rettifica senza centri.
1. Principali tipologie di rettificatrici

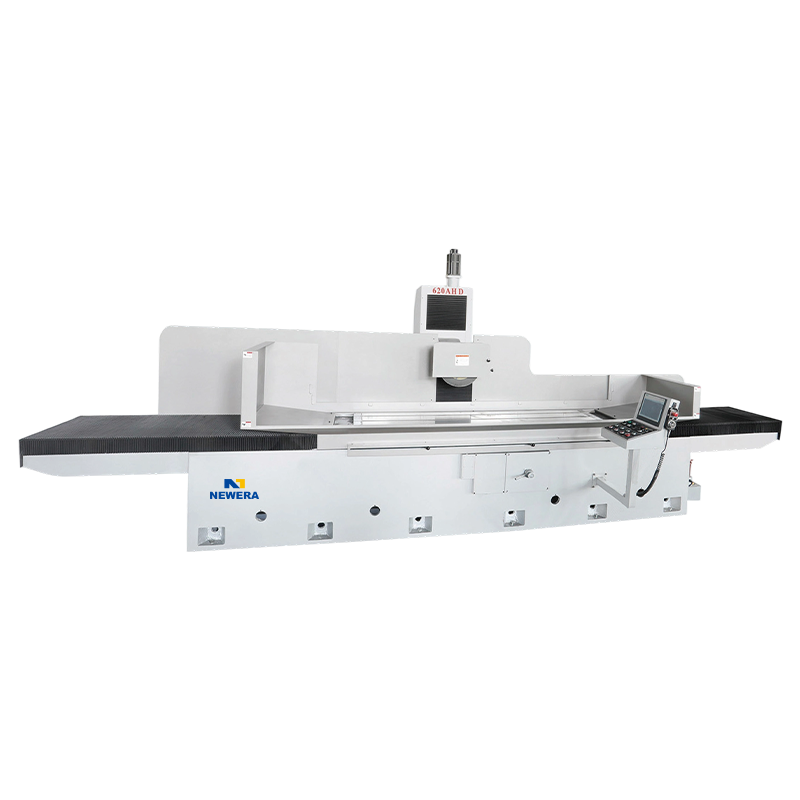

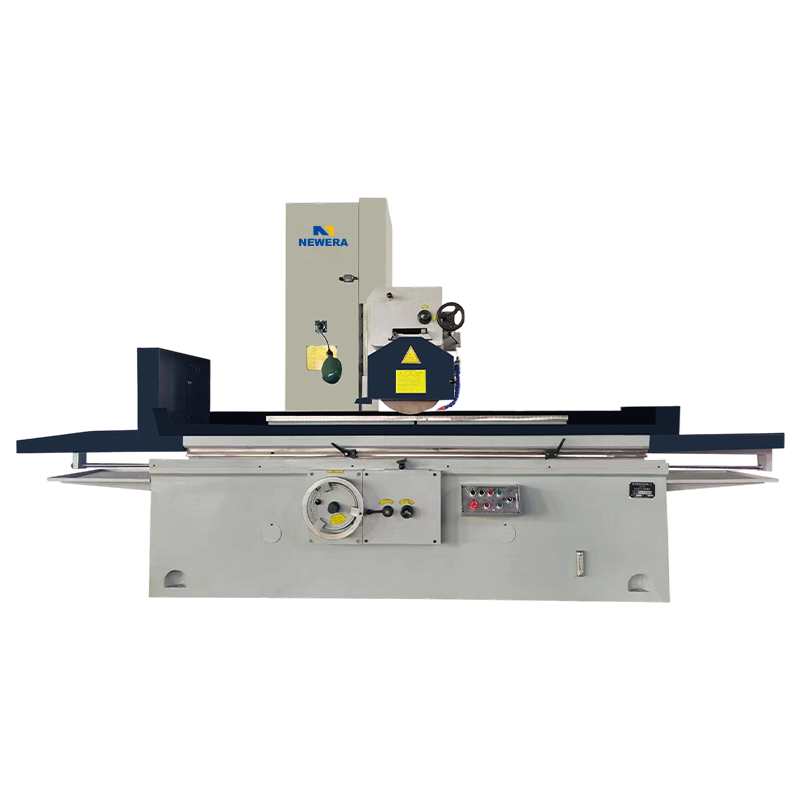

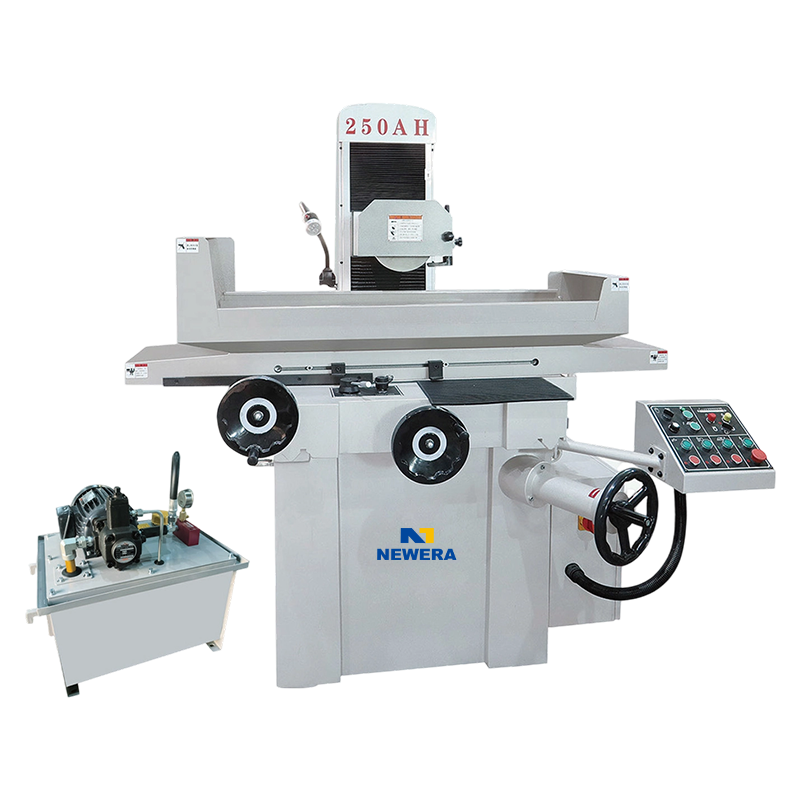

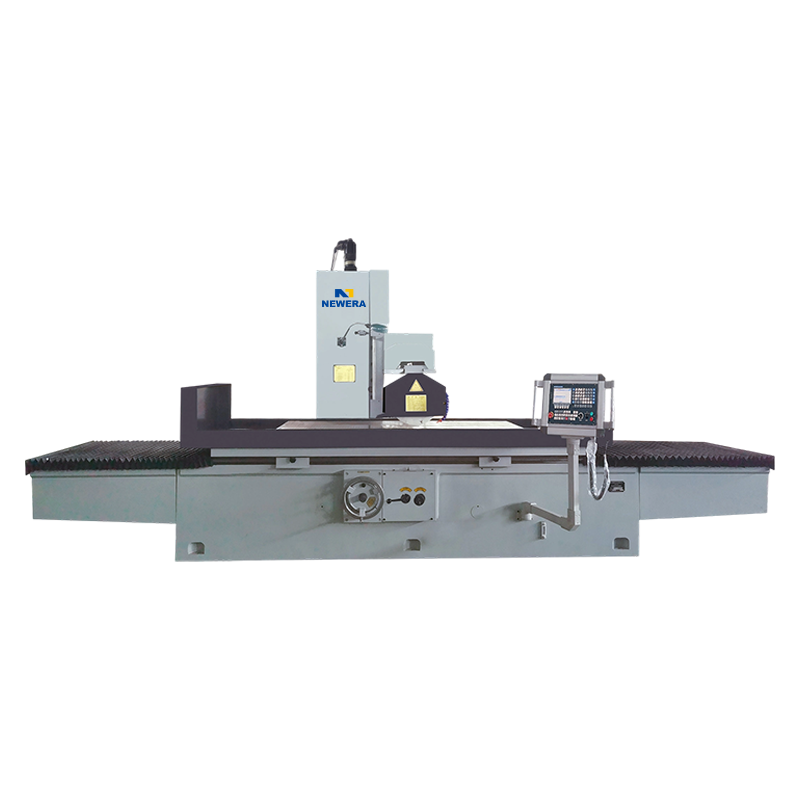

Rettificatrici per superfici:
Le rettificatrici per superfici sono il tipo più comune di rettificatrici, utilizzate principalmente per la lavorazione delle superfici piane dei pezzi. Fissando il pezzo e utilizzando una mola rotante, è possibile ottenere planarità e finitura superficiale molto elevate. Le rettificatrici superficiali vengono spesso utilizzate per la produzione in serie o la lavorazione superficiale di piccoli pezzi singoli.
Rettificatrice cilindrica esterna:
Le rettificatrici cilindriche esterne vengono utilizzate per rettificare le superfici cilindriche esterne dei pezzi. Sono adatti per pezzi con superfici cilindriche, come alberi e dischi. Il principio di funzionamento prevede tipicamente il fissaggio del pezzo in lavorazione in un dispositivo e la rettifica della sua superficie esterna utilizzando mole.
Rettificatrice cilindrica interna:
Le rettificatrici cilindriche interne vengono utilizzate per lavorare le superfici cilindriche interne dei pezzi, come fori interni e scanalature. Il loro principio di funzionamento è simile a quello delle rettificatrici cilindriche esterne, tranne per il fatto che rettificano la superficie interna del pezzo. Le rettificatrici cilindriche interne sono ampiamente utilizzate nella lavorazione di pezzi di precisione e componenti automobilistici e aerospaziali.
Rettificatrice senza centri:
Le rettificatrici senza centri vengono utilizzate principalmente per lavorare le superfici cilindriche esterne di parti di alberi lunghi. Non necessitano di bloccaggio del pezzo; l'avanzamento e la posizione del pezzo sono controllati esclusivamente da due mole. Le rettificatrici senza centri sono caratterizzate da alta efficienza e alta precisione, che le rendono adatte alla produzione in serie di parti simili.
Rettificatrice per utensili:
Le rettificatrici per utensili vengono utilizzate principalmente per lavorare le parti taglienti di vari utensili, come trapani, frese e utensili da taglio. Possono affilare con precisione i taglienti degli utensili, garantendone le prestazioni di taglio. Le affilatrici per utensili non solo possono eseguire la rettifica di precisione sui pezzi, ma anche regolare e ottimizzare le loro forme in più direzioni.
2. Principio di funzionamento delle rettificatrici
Il principio di funzionamento di base di una rettificatrice è che una mola rotante ad alta velocità (cioè abrasiva) entra in contatto con la superficie del pezzo, utilizzando l'azione di taglio dei grani abrasivi per rimuovere il materiale dalla superficie del pezzo. Durante la rettifica, i grani abrasivi hanno bordi taglienti minuscoli, generando forza di taglio attraverso l'attrito con la superficie del pezzo, rimuovendo materiale dalla superficie del pezzo, raggiungendo così dimensioni precise e requisiti di qualità della superficie.
Il movimento di una rettificatrice è suddiviso in tre forme principali: il movimento rotatorio della mola, il movimento di avanzamento del pezzo e il movimento rotatorio del pezzo. La rotazione della mola è la principale fonte di energia per la rettifica, mentre il movimento di avanzamento e la rotazione del pezzo aiutano a ottenere una rettifica uniforme, evitano un'eccessiva usura locale e quindi garantiscono la consistenza della superficie lavorata.
3. Aree di applicazione delle rettificatrici
Le rettificatrici hanno una vasta gamma di applicazioni, coprendo quasi tutti i campi di lavorazione che richiedono elevata precisione e finitura superficiale:
(1) Produzione meccanica: le principali applicazioni delle rettificatrici nella produzione meccanica comprendono la lavorazione di varie parti di precisione, come alberi, ingranaggi, corpi di pompe, ecc. Questi componenti hanno requisiti rigorosi in termini di dimensioni e qualità della superficie e le rettificatrici possono fornire risultati di lavorazione stabili e di alta precisione.
(2) Industria automobilistica: nell'industria automobilistica, le rettificatrici sono comunemente utilizzate per la lavorazione di parti di motore, parti di trasmissione, dischi freno, ruote, ecc. Questi componenti richiedono una buona qualità superficiale e precisione dimensionale e le rettificatrici possono garantire prestazioni di lavorazione e affidabilità.
(3) Aerospaziale: l'industria aerospaziale ha requisiti molto elevati in termini di precisione e qualità superficiale dei pezzi. Le rettificatrici possono essere utilizzate per lavorare componenti chiave di motori aeronautici, parti strutturali, componenti missilistici, ecc.
(4) Produzione di utensili: le rettificatrici svolgono un ruolo importante nella produzione di utensili e utensili da taglio. Possono rettificare con precisione i taglienti degli utensili da taglio, migliorando l'efficienza di taglio e la durata degli utensili.
(5) Produzione di stampi: le rettificatrici sono comunemente utilizzate per la lavorazione di stampi, in particolare per la rettifica di stampi ad alta precisione e stampi dalla forma complessa. Attraverso le rettificatrici la qualità superficiale degli stampi può raggiungere standard molto elevati, garantendo la qualità del prodotto finale.
4. Tabella delle misure preventive e di manutenzione della rettificatrice
| Articoli di manutenzione | Operazioni specifiche | Frequenza | Precauzioni |
| Manutenzione della mola | Controllare l'equilibratura della mola ed eseguire una prova di equilibratura dinamica dopo l'installazione; trucioli superficiali puliti. | Quando si sostituiscono le mole | Evitare l'utilizzo di mole rotte o scadute; il senso di rotazione deve essere coerente con le marcature |
| Sistema di lubrificazione | Controllare il livello dell'olio lubrificante nelle guide, nelle viti di comando e nei cuscinetti; rabboccare o sostituire con il tipo specificato di olio lubrificante. | Settimanale/Ogni 50 ore | Utilizzare l'olio consigliato dal produttore; evitare di mescolare diversi tipi di grasso. |
| Gestione del liquido di raffreddamento | Pulire il serbatoio del liquido refrigerante dalle impurità; controllare la concentrazione (solitamente 5%~10%); rabboccare o sostituire il liquido refrigerante in eccesso. | Settimanale | Prevenire la corrosione del liquido refrigerante (aggiungere battericida se necessario); filtrare i detriti metallici. |
| Sistema idraulico | Controllare il livello e la pressione dell'olio idraulico; pulire o sostituire l'elemento filtrante; osservare eventuali perdite. | Mensile | Assicurarsi che la temperatura dell'olio non superi i 60 ℃; cambiare completamente l'olio se si osserva schiuma o torbidità. |
| Calibrazione di precisione | Testare la precisione della rettifica (ad esempio parallelismo, rotondità) utilizzando provini standard; regolare i parametri della geometria della macchina utensile. | Trimestrale | Eseguire la calibrazione quando la temperatura ambiente è stabile; registrare i dati di calibrazione per riferimento futuro. |
Nantong New Era Technology Co., Ltd. è un'impresa professionale specializzata nella ricerca, progettazione e produzione di rettificatrici. Disponiamo di un team di professionisti che integra ricerca e sviluppo tecnologico, produzione e servizi di vendita. In qualità di produttore professionale di rettificatrici OEM, New Era raggiunge continuamente risultati tecnologici avanzati sia a livello nazionale che internazionale e ora è diventata un produttore professionale con un centro di produzione e installazione completo.
Le rettificatrici, in quanto attrezzature importanti nella lavorazione meccanica di precisione, svolgono un ruolo insostituibile nell'industria manifatturiera. Non solo possono eseguire la lavorazione di pezzi di alta precisione, ma forniscono anche una qualità superficiale estremamente elevata, soddisfacendo le esigenze di lavorazione di precisione di vari settori.
