Guida alla scelta della macchina per elettroerosione a tuffo CNC

2026.07.23

Novità del settore

Guida alla selezione

Cos'è un Macchina per elettroerosione a tuffo

A Elettroerosione a tuffo La macchina modella un pezzo abbassando un elettrodo formato nel materiale mentre una rapida serie di scintille elettriche erode la superficie per adattarla alla geometria dell'elettrodo. Questo processo, generalmente chiamato EDM a tuffo, rimuove il materiale attraverso l'elettroerosione controllata anziché la forza di taglio, motivo per cui la durezza ha poco effetto sulle prestazioni di una macchina per elettroerosione a tuffo. L'elettrodo e il pezzo sono immersi nel fluido dielettrico e ogni scintilla rimuove una piccola quantità di materiale finché la cavità finita non rispecchia la forma dell'elettrodo.

Una macchina a tuffo, a volte chiamata macchina per elettroerosione a pistone, è lo strumento standard per la produzione di cavità di stampi, impronte di stampi e altre geometrie interne complesse che sono difficili o impossibili da raggiungere con un utensile da taglio rotante. Un moderno elettroerosione a tuffo CNC aggiunge il controllo programmabile degli assi e i cicli orbitanti oltre a questo processo principale, motivo per cui la maggior parte degli attuali acquisti di macchine per elettroerosione sono unità basate su CNC anziché azionate manualmente.

Come funziona l'elettroerosione a tuffo

Il ciclo dell’erosione da scintille

La rimozione del materiale avviene attraverso migliaia di scariche elettriche individuali ogni secondo, ognuna delle quali vaporizza una quantità microscopica di materiale sia dall'elettrodo che dal pezzo in lavorazione. Poiché anche l'elettrodo si usura durante questo ciclo, il materiale dell'elettrodo e le impostazioni di scarico vengono scelti insieme per bilanciare la velocità di rimozione rispetto alla quantità di forma dell'elettrodo che deve essere preservata per una passata di finitura.

Il ruolo del fluido dielettrico

Il fluido dielettrico, in genere un olio specializzato, riempie lo spazio tra l'elettrodo e il pezzo in lavorazione, isolandolo finché la tensione non si accumula abbastanza da innescare una scintilla, quindi eliminando successivamente i detriti erosi. La circolazione e il filtraggio costanti del fluido impediscono ai detriti di interferire con gli scarichi successivi, il che spiega perché il design del serbatoio e la capacità di filtraggio contano tanto quanto il generatore stesso.

Materialei comunemente lavorati con l'elettroerosione a tuffo

Poiché l'elettroerosione rimuove il materiale elettricamente anziché meccanicamente, qualsiasi materiale elettricamente conduttivo può generalmente essere lavorato a macchina indipendentemente dalla durezza o tenacità. La tabella seguente illustra i materiali spesso abbinati a una macchina per elettroerosione.

Riferimento generale alla lavorabilità per materiali comuni lavorati su una macchina per elettroerosione a tuffo
Material	Intervallo di durezza tipico	Lavorabilità con elettroerosione a tuffo	Uso comune
Acciaio per utensili temprato	Fino a 60-65 HRC	Non influenzato dalla durezza poiché la rimozione è termica ed elettrica	Cavità dello stampo ad iniezione
Lega di titanio	Durezza moderata, elevata tenacità	Lavorabile nonostante la tenacità che mette a dura prova gli utensili da taglio	Componenti aerospaziali e medicali
Carburo di tungsteno	Durezza molto elevata	Lavorabile tramite elettroerosione dove la sola rettifica è lenta	Inserti per utensili da taglio e parti soggette ad usura
Ceramica conduttiva	Elevata durezza, fragile	Lavorabile se elettricamente conduttivo	Componenti specializzati resistenti all'usura
Acciaio inossidabile	Durezza da moderata ad elevata	Buona lavorabilità generale	Utensili medicali e alimentari

Utilizzo del materiale dell'elettrodo su una macchina per stampi a tuffo

La scelta del materiale dell'elettrodo influisce sul tasso di usura, sulla finitura ottenibile e sulla qualità del trasferimento dei dettagli nella cavità. La tabella seguente mostra un modello di utilizzo generale dei comuni materiali per elettrodi su una macchina per elettroerosione a tuffo.

Grafite 82%
Rame 64%
Rame Tungsten 41%
Ottone 27%

Le cifre riflettono un modello di utilizzo generale nei comuni programmi di affondamento degli stampi e sono fornite solo a scopo orientativo.

Elettroerosione a tuffo rispetto all'elettroerosione a filo e alla fresatura CNC

L'elettroerosione a tuffo è uno dei tanti modi per produrre una cavità o un elemento di precisione e il confronto con l'elettroerosione a filo e la fresatura CNC aiuta a chiarire dove si adatta meglio una macchina per elettroerosione a tuffo. Il grafico radar sottostante allinea cinque attributi pratici per tutti e tre i metodi.

Confronto illustrativo su una scala generale da uno a dieci, inteso come orientamento piuttosto che come risultato di un test di laboratorio specifico.

Elettroerosione a tuffo
Elettroerosione a filo
Fresatura CNC

Tasso di rimozione materiale in base all'impostazione della corrente di scarica

L’aumento della corrente di scarica su una macchina per elettroerosione accelera la rimozione del materiale ma modifica anche la finitura superficiale e l’usura dell’elettrodo, motivo per cui le passate di sgrossatura e finitura in genere vengono eseguite con impostazioni diverse. Il grafico a linee seguente illustra una relazione generale tra la corrente di scarica e il relativo tasso di rimozione.

La curva è un'illustrazione generalizzata di come il tasso di rimozione relativo tende a ridimensionarsi con la corrente di scarica, non una lettura da una specifica scheda tecnica del generatore.

Finitura superficiale tipica per fase di lavorazione

La finitura superficiale su una macchina per elettroerosione a tuffo migliora man mano che il processo passa dalla sgrossatura a passaggi di finitura progressivamente più fini. La tabella seguente mostra un valore Ra generale, misurato in micrometri, associato a ciascuna fase.

6.3 Passaggio ruvido
3.2 Semifinitura
1.6 Passaggio finale
0.8 Finitura raffinata
0.2 Finitura a specchio

Valori Ra espressi in micrometri su una scala di riferimento generale; i risultati effettivi variano in base al materiale, all'elettrodo e alle impostazioni della macchina.

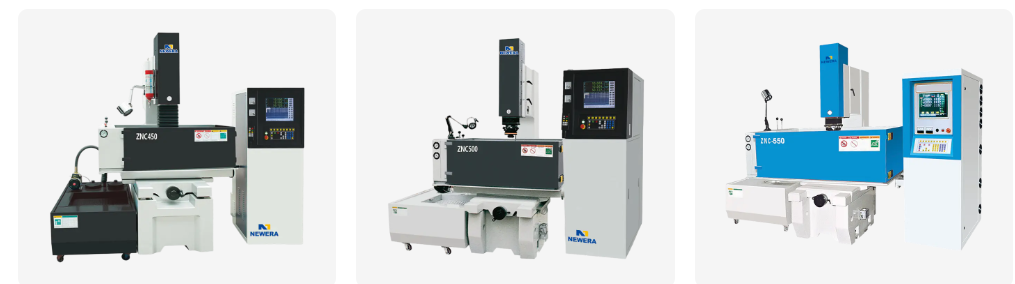

Classe della macchina e riferimento alle specifiche

Abbinando le dimensioni del serbatoio di lavoro e la capacità di peso dell'elettrodo al blocco di stampo o alla cavità più grande in produzione si evita di scoprire a metà progetto che una macchina è sottodimensionata. La tabella seguente raggruppa le classi comuni di macchine per elettroerosione a tuffo CNC in base alla gamma di specifiche generali.

Solo riferimento alle specifiche generali; confermare sempre le dimensioni esatte del serbatoio e la corsa dell'asse rispetto a un modello di macchina specifico
Classe macchina	Dimensioni del serbatoio di lavoro	Peso massimo dell'elettrodo	Precisione di posizionamento
Piccolo	400 x 300 x 250 mm	Fino a 50kg	Più o meno 0,005 mm
Medio	650 x 450 x 350 mm	Fino a 150kg	Più o meno 0,005 mm
Grande	1000 x 700 x 500 mm	Fino a 500 chilogrammi	Più o meno 0,008 mm
Molto grande	1500 x 1000 x 700 mm	Fino a 1000kg	Più o meno 0,01 mm

Tipico flusso di lavoro di produzione dell'elettroerosione a tuffo

Una cavità finita prodotta su un elettroerosione a tuffo CNC generalmente passa attraverso la stessa ampia sequenza indipendentemente dalla complessità della parte. Le fasi seguenti delineano il flusso generale.

1 Progettazione e fabbricazione degli elettrodi
2 Impostazione e allineamento del pezzo
3 Passaggio di sgrossatura
4 Passaggio semi-finale
5 Passaggio finale
6 Pulizia e ispezione

Dove vengono utilizzate le macchine per elettroerosione a tuffo

La precisione e l'indipendenza dalla durezza del lavoro della macchina per elettroerosione a tuffo la rendono una scelta standard in diversi contesti di produzione.

Cavità di stampi e matrici

Stampi a iniezione e utensili per pressofusione in cui la geometria della cavità interna non può essere raggiunta con un utensile da taglio rotante.
Componenti aerospaziali

Fori di raffreddamento e caratteristiche complesse nelle parti in titanio e superleghe dove il taglio convenzionale è difficile.
Stampi per dispositivi medici

Cavità dai dettagli fini che necessitano di una finitura liscia e di una stretta coerenza dimensionale su lunghi cicli di produzione.
Utensili e punzoni temprati

Componenti di punzoni e matrici lavorati dopo la tempra, poiché l'elettroerosione non è influenzata dallo stato indurito del materiale.

Scelta di un produttore di macchine per elettroerosione a tuffo

Lavorare con un fornitore dedicato di macchine per elettroerosione a tuffo CNC invece che con un rivenditore generico di macchine utensili di solito ha senso quando un'officina necessita di software di controllo specifico, dimensioni del serbatoio o funzionalità di automazione. Alcuni punti di controllo pratici aiutano a restringere la ricerca tra le opzioni per una macchina per elettroerosione a tuffo OEM.

Verificare che il sistema di controllo supporti gli schemi di movimento degli elettrodi e i cicli orbitanti necessari al programma di attrezzaggio.
Controllare le dimensioni del serbatoio di lavoro e la capacità del peso dell'elettrodo rispetto allo stampo o al blocco cavità più grande previsto nella produzione.
Esaminare la risposta del servo e le prestazioni del controllo del gap, poiché ciò influisce sulla coerenza con cui viene mantenuto lo spinterometro durante una lunga passata di finitura.
Chiedi informazioni sul tipo di generatore e su come viene regolata l'energia di scarico tra le passate di sgrossatura e finitura.
Osserva la capacità di filtrazione e circolazione del fluido dielettrico, poiché la pulizia del fluido influisce sia sulla qualità della finitura che sull'usura degli elettrodi.

Un certo numero di acquirenti si rivolge a un produttore di macchine per elettroerosione a tuffo con sede in Cina una volta che crescono le esigenze di volume o di personalizzazione, in gran parte a causa della concentrazione dello sviluppo di software di controllo, della progettazione di generatori e della capacità di costruzione meccanica all'interno di un'unica regione di fornitura. Questo è anche il luogo in cui una macchina per elettroerosione a tuffo automatica, dotata di cambio elettrodo automatizzato e funzioni di ciclo non presidiato, tende ad essere più facile da reperire insieme ai design standard dei serbatoi manuali.

Sfondo di produzione

Nantong New Era Technology Co., LTD si concentra sullo sviluppo, progettazione e produzione di macchine a controllo numerico e macchine utensili CNC da oltre 20 anni, supportata da un team che comprende sviluppo tecnologico, produzione e servizio di vendita.

Esperienza 20 anni
Modello di business Sviluppo di macchine per elettroerosione OEM e ODM
Capacità principale Progettazione e produzione di macchine utensili CNC
Struttura Centro di produzione e montaggio

Operando come produttore di macchine per elettroerosione OEM e azienda di macchine per elettroerosione a tuffo ODM, il team lavora con i clienti per abbinare la configurazione della macchina, come dimensioni del serbatoio, impostazioni del generatore e software di controllo, alle parti prodotte, attingendo agli sviluppi continui nel campo per perfezionare la progettazione della macchina nel tempo.

Cosa controllare prima di acquistare una macchina per stampi a tuffo

Richiedi una prova campione della cavità su un materiale rappresentativo prima di impegnarti in un ordine completo.
Verifica che il software di controllo supporti la libreria di elettrodi e i modelli orbitanti già utilizzati dai tuoi programmi di attrezzaggio.
Conferma la corsa dell'asse e le dimensioni del serbatoio rispetto al blocco stampo più grande previsto, non solo alla dimensione media del pezzo.
Esaminare la facilità con cui è possibile reperire materiali di consumo come filtri e portaelettrodi per il funzionamento continuo.
Discutere la formazione e il supporto per la configurazione del sistema di controllo in modo da poter creare nuovi programmi senza una lunga curva di apprendimento.

Domande frequenti

Q1. Cos'è una macchina per elettroerosione a tuffo

Una macchina per elettroerosione a tuffo, chiamata anche macchina per elettroerosione a tuffo o macchina per elettroerosione a pistone, modella un pezzo abbassando un elettrodo formato nel materiale mentre ripetute scintille elettriche erodono la superficie per adattarla alla forma dell'elettrodo.
Q2. Come funziona l'affondamento dello stampo per elettroerosione

Un elettrodo sagomato e il pezzo da lavorare sono immersi nel fluido dielettrico e una serie di scariche elettriche rapide tra i due erode il materiale dal pezzo da lavorare secondo la disposizione dell'elettrodo.
Q3. Cos'è l'elettroerosione a tuffo?

L'EDM a tuffo è il nome generale del processo per l'utilizzo di una macchina per elettroerosione a tuffo per formare cavità, come stampi e impronte di matrici, attraverso l'elettroerosione controllata anziché tramite utensili da taglio.
Q4. Cos'è la ram EDM

Ram EDM è un altro nome comune per l'EDM a tuffo, in riferimento al pistone che spinge l'elettrodo verso il basso nel pezzo durante il ciclo di lavorazione.
Q5. Quali materiali possono essere lavorati con elettroerosione?

L'elettroerosione funziona su qualsiasi materiale elettricamente conduttivo, che copre la maggior parte degli acciai per utensili, acciaio inossidabile, leghe di titanio, carburo di tungsteno e varie ceramiche conduttive.
Q6. Acciaio temprato per elettroerosione

Sì, poiché la rimozione del materiale avviene tramite scarica elettrica anziché tramite forza di taglio, la durezza ha un effetto minimo sulle prestazioni del processo.
D7. È possibile lavorare il titanio con la macchina per elettroerosione

Sì, le leghe di titanio vengono comunemente lavorate con l'elettroerosione, in particolare per componenti aerospaziali e medici dove la loro tenacità rende più difficile il taglio convenzionale.
Q8. Può tagliare il metallo duro mediante elettroerosione

Sì, il carburo di tungsteno è un'applicazione comune per l'elettroerosione, soprattutto per inserti di utensili da taglio e parti soggette ad usura dove la sola rettifica sarebbe lenta e difficile.
D9. Quanto è precisa la lavorazione per elettroerosione

La precisione di posizionamento su una macchina per elettroerosione a tuffo ben mantenuta rientra comunemente in un intervallo intorno a più o meno 0,005 mm, sebbene la cifra esatta dipenda dalla classe della macchina e dalle impostazioni del processo.
Q10. Quale finitura superficiale può ottenere l'elettroerosione

La finitura superficiale dipende dalla fase di lavorazione, con passate di sgrossatura che lasciano una struttura più grossolana e passate di finitura in grado di raggiungere una superficie fine, quasi a livello di specchio.
