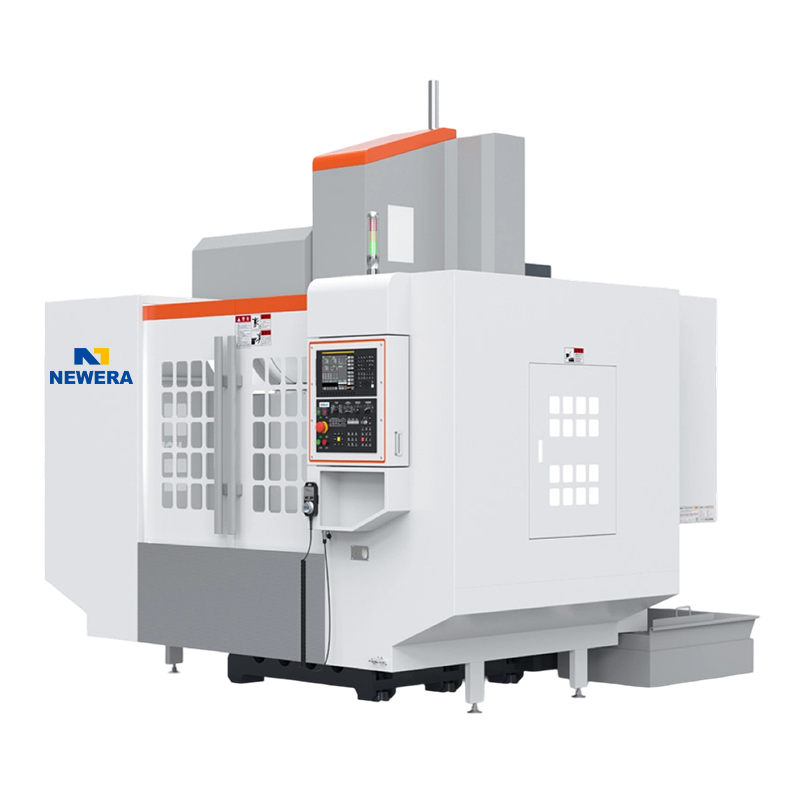

Ricerca dell'usabilità Impiega un design sofisticato della copertura ed è progettato tenendo conto dell'accessibilità alla tavola e della movimentazione dei pezzi con una gru. In tutta la macchina sono integrate anche altre caratteristiche per una migliore lavorabilità. L'unità idraulica e le altre periferiche che richiedono una manutenzione periodica sono collocate in una posizione facilmente accessibile per migliorare la manutenibilità.
Maggiore potenza del mandrino Aggiunta potenza e coppia di uscita nominali S3 del 15%; Migliorare la capacità di taglio pesante a breve termine; Ridurre l'accelerazione, la decelerazione e i tempi di maschiatura rigidi.
Motore mandrino di nuova generazione Controllo intelligente del carico del mandrino; L'efficienza della sgrossatura è aumentata del 28%.
La nuova HMI è più semplice Le funzioni utilizzate di frequente vengono modificate da complesse impostazioni di blocco al funzionamento con un solo tasto.
L'elaborazione del sistema è più potente Impostazione semplice del livello di precisione della lavorazione.
Produzione intelligente Comoda espansione dell'IoT; Includere tutti gli accordi principali.
Magazzino utensili ATC veloce e affidabile
Condizionatore quadro elettrico La gamma completa di "climatizzatore per armadio elettrico" standard. Previene l'ingresso di polvere, nebbia d'olio e umidità all'interno dell'armadio elettrico, controlla elettronicamente la temperatura, mantiene costante la temperatura dell'armadio elettrico, migliora l'efficienza operativa dell'intera macchina e la durata dei componenti elettronici. Oltre a prestazioni superiori, protegge anche la durata e il tasso di utilizzo della macchina.

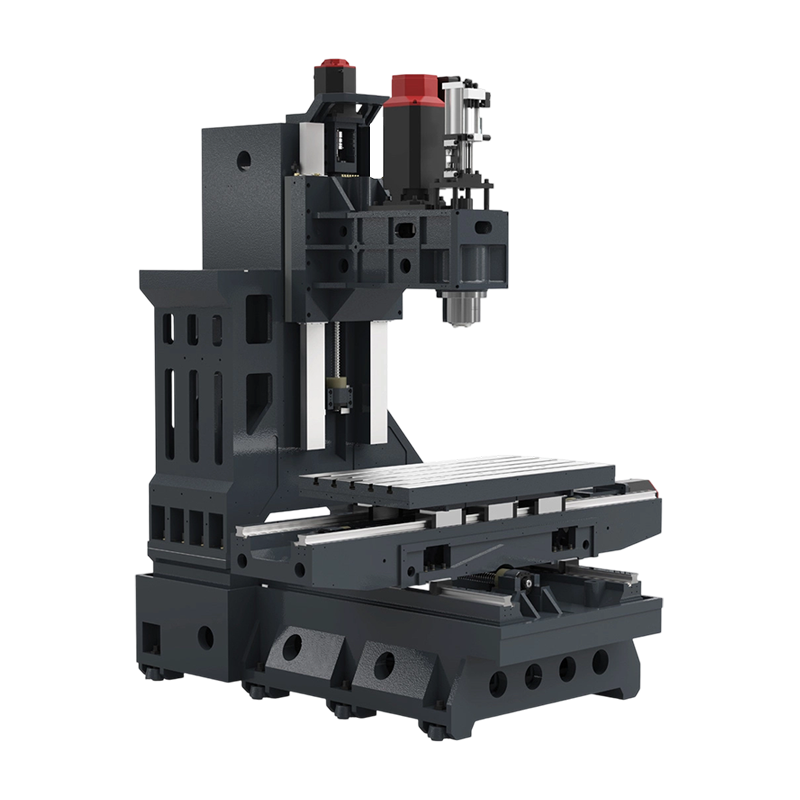

Struttura La fusoliera e la sella sono rinforzate con nervature di montagna e la linea di flusso di forza è la più corta per garantire la migliore rigidità. Basate su un'eccellente progettazione ingegneristica, le nervature della base e della colonna del centro di lavoro possono resistere alla torsione, all'assorbimento degli urti e al trasferimento delle vibrazioni di taglio all'area non di taglio. La colonna utilizza un design del tubo di torsione che fornisce eccellente rigidità e resistenza alla flessione e alla torsione. Il design della base ultralarga riduce il baricentro della base e regola il baricentro della macchina all'altezza stabile ottimale. Il fondo della colonna è allargato per aumentare la stabilità della macchina.
Vite a ricircolo di sfere pre-trazione a tre assi Vite dado pretensionata di grado di rettifica JIS-C3 importata per eliminare gioco, elevata resistenza al calore, resistenza all'usura, resistenza alla torsione e lunga durata, garantendo una lavorazione di alta precisione della macchina e adottando un volume di precisione importato. La macchina per il riempimento dell'olio garantisce la lubrificazione del meccanismo di alimentazione assiale.
Compressore d'aria composito di precisione Garantire l'alimentazione di aria pulita e il rilevamento della pressione dei componenti della macchina. di più controllo affidabile dell'azione della valvola della pressione dell'aria. aumentare il separatore di gocce d'acqua per eliminare l'umidità della fonte esterna.
Parametri tecnici
Modello
Unità
VL116
Viaggio (X/Y/Z)
mm
1100/600/600
Dimensione del piano di lavoro
mm
1200x600
Scanalatura a T
mm
5-18TX100
Carico massimo
kg
800
Distanza dal naso del mandrino alla tavola
mm
120-720
Distanza dal centro del fuso alla colonna verticale
mm
650
Mandrino
Conicità
BT40
Velocità di rotazione
giri/min
10000/12000 (facoltativo)
Potenza motore FANUC
kW
15/11/18.5
MITSUBISHI Potenza del motore
kW
15/11/18.5
Tre assi
Potenza motore FANUC (X/Y/Z)
kW
3.0/3.0/3.0
MITSUBISHI Potenza del motore (X/Y/Z)
kW
3.0/3.0/3.0
Specifica guida (X/Y/Z)
mm
Rullo: 45/45/Modo scatola
Numero di cursori (X/Y/Z)
PC
6/4/Modo scatola
Dimensione della vite
mm
JIS C3: Φ40
G01 Velocità di avanzamento
mm/min
1-10000
G01 Velocità di rapido (X/Y/Z)
m/min
36/36/30
Precisione posizionale
mm
±0,005/300
Precisione di posizionamento ripetuta
mm
±0,003/300
Rivista di utensili
Libreria di manipolatori
pz.
24
È ora di cambiare l'utensile taglierina
s
1.3-1.8
Lunghezza massima dell'utensile
mm
300
Diametro massimo dell'utensile (tutti i fori dell'utensile sono pieni di utensili)
mm
78
Diametro massimo dell'utensile (i fori dell'utensile sono vuoti a sinistra e a destra)
